案例名稱：東聚電子指紋識別點膠方案

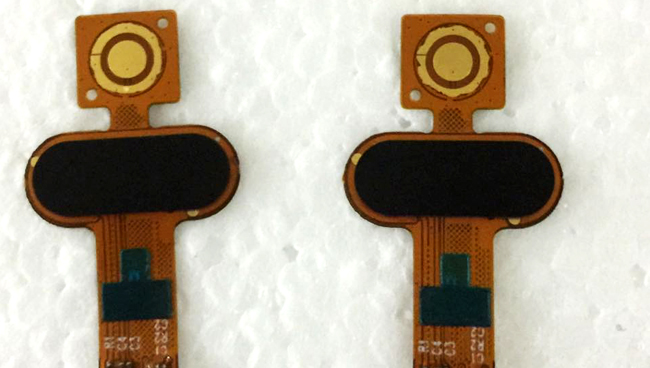

概述：1. 本方案為使用漢高3808膠水對指紋模組的芯片底部填充的專用方案。
2. 本方案為在線式方案。
設計思路：
1. 本方案一臺在線式貼合機進行作業置。
2. 本方案中點膠機上料方式可左進左出，左進右出任意選擇。
3. 本方案中點膠機為單軌道模式，自動進出料。
4. 框架式進料機構需非標訂制。
指紋識別點膠工藝要求-底部填充：
1.點3808膠底部填充
2.圍繞芯片環形點膠
3. 點膠閥傾斜點膠以較少可能的飛濺
4.膠痕0.5mm以內

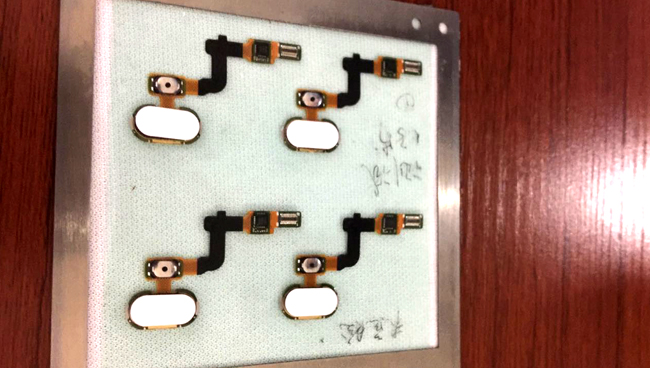

5. 模組治具底部增加真空吸附加熱，以增強膠水的流動性
指紋識別點膠工藝-流程分解：
1. 進料，至指定位置
2. 真空吸附底部加熱部分頂起，卡緊治具，吸附治具膠片，并加熱
3. 對全部模組進行本體識別定位
4. 按照預先設置的角度，閥體傾斜點膠
5. 所有模組左側點膠，然后右側點膠
6. 點膠完成，治具松開，軌道送夾具出設備
7. 等待下一治具就位
高速在線點膠機-主要特點：
?具備高性能條件下的高性價比
?非接觸式噴射閥DJ-9500，實現更小的點膠直徑，從而拓寬更廣的適用領域
?非接觸式噴射閥DJ-9500，提高點膠一致性，減少材料浪費，提升產能和良率
?成熟穩定的高速運動平臺
?C++平臺控制軟件操作簡便，編程容易
?自動上下板機可簡單集成
?模塊化設計，多種配置可選
性能參數：
|
型號 |
SP-77R |
備注 |
|
外形尺寸(W * D * H) |
770*1400*1450mm |
|
|
點膠區域(W * D) |
350*475mm |
|
|
軌道高度 |
890~950mm |
|
|
軌道承重(含夾具） |
4.5kg |
|
|
最大基板厚度 |
6mm |
|
|
定位精度（高速狀態） |
±20um@3σ(X\Y\Z) |
|
|
重復精度（高速狀態） |
±12.5um@3σ(X\Y\Z) |
|
|
最大速度&加速度 |
1m/s 1g(X/Y) |
|
|
噴射閥 |
NS-9500 |
|
|
測高系統 |
非接觸式激光傳感器 |
選配 |
|
承重系統 |
瑞士精密天平精度等級0.1mg |
選配 |
|
視覺定位系統 |
工業CCD |
|
|
典型應用 |
底部填充、點紅膠、芯片包封、DAM&FILL、表面貼裝、精密涂覆、半導體芯片封裝等 |
|
|
工廠要求 |
電壓220V，50~60HZ，電流10A，最小氣壓0.65MPa |
|
|
計算機與軟件 |
Windows 7系統下基于C++下開的發軟件 |
|
主要配置：
|
配置 |
SP-77R |
|
閥 |
DJ-9500高速精密噴射閥 |
|
精密絲桿 |
日本 黑田 |
|
直線導軌 |
日本 THK & 臺灣 HIWIN |
|
伺服電機 |
日本 松下A6 |
|
工控機 |
臺灣 研華 |
|
視覺系統用相機 |
相機-HIKVISION & 鏡頭-理光 |
|
繼電器等電子元器件 |
日本 OMRON & 德國 SICK |
|
顯示器&鍵盤鼠標 |
Dell&雷柏 |
|
氣動器件 |
日本 SMC & 臺灣 AIRTAC |
|
運動電纜 |
德國 IGUS & 韓國 CPS |
|
LED三色燈 |
中國 臺邦 |
